Раскладная лестница на чердак

Чердачные складные лестницы — компактная альтернатива стационарным маршам, предусмотренная к установке в жилых помещениях, хозпостройках и на улице. В собранном виде они размещаются в проёмах межэтажных перекрытий и не занимают полезное пространство. Выбор материала и дополнительных опций влияет на цену изделий. О ценах на подобные лестницы можно узнать здесь

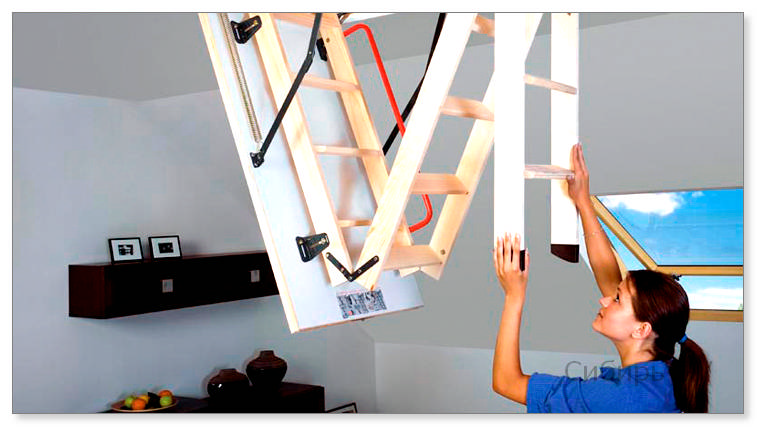

Чердачные лестницы — такие удобные и практичные

Типы открывания выдвижных маршей

Телескопическая лестница — плюс к удобству использования чердака

При установке выдвижных лестниц приходится выбирать между несколькими типами:

• Ножничная модель. Особенность открывания и сборки заключается в складывании и выдвигании сооружения в виде гармошки. Механизм трансформации имеет форму параллелограмма или овала. После заказа изделия (цены от 3000 руб.), через время потребуется смазывание конструкции для избегания скрипов.
• Телескопическое устройство. Изделие включает множество выдвижных секций, складывающихся одна в другую. Относится к категории менее продаваемых сооружений среднего ценового сегмента.
• Раскладной вид установки — секционный и шарнирный. В состав включены 2-4 секции. Первое колено обладает длиной, соответствующей с размером крышки люка и крепится на ней. Другие элементы открываются для создания ровного лестничного марша. Секционные конструкции подвижны, благодаря установке петель и шарниров. Они встречаются в пределах разных цен: от 3 до 20 тыс. руб.
• Откидная модель. Большую часть времени конструкция находится в сложенном состоянии и крепится на стене. Ее выдвигание производится по мере надобности подняться на чердак. Фиксация ступеней осуществляется на тетиве с использованием карточных петель. Изучая цены на данную позицию товара, можно подобрать вполне приемлемое решение.

Основные параметры

Установка мобильной конструкции (как дешевой, так и дорогой в цене) рассчитана для обеспечения возможности пользоваться чердаком по мере надобности. Она обладает небольшими габаритами и уровнем нагрузки, что исключает возможность перемещать мебель и крупные предметы.

Размеры сооружений:

• Стандартная ширина ступеней варьирует в пределах 400-600 мм.
• Предел высоты достигает до 3,5 м. Расчет установок производится путем прибавки 30 см к высоте перекрытий.
• Число ступеней — 14 — 15.
• Шаг между перекладинами — 20 — 30 см.
• Угол наклона 60 — 75 гр.
• Максимальный уровень нагрузки 150 — 250 кг.
• Размеры люка 70 — 120. Меньшие параметры неудобны в эксплуатации. С увеличением размеров, возможны немного большие теплопотери.
• Глубина ступенек варьируется от 5 до 18 см.

Бренды и цены раскладной лестничной конструкции

Чердачные складные лестницы могут делаться и из дерева — выходит очень шикарно

Разработкой чердачных раскладных систем обычно занимаются изготовители мансардных окон. Поэтому на сайтах дилеров часто встречаются названия мансардных устройств от известных лидеров: Atrium, Dolle, FAKRO, Roto, Velta, Oman. Расчет цен производится с учетом материально-технической оснащенности. В среднем, цены на высококлассную продукцию заключаются в диапазоне 3000 — 10 000 тыс. руб.

Комплектация мобильных чердачных ступеней

Устройство включает коробку для размещения в отведенном проеме. Его крепление обеспечивается саморезами. Геометрические размеры легко подогнать посредством инженерного уголка. Соблюдение строгой перпендикулярности влияет на дальнейшую функциональность устройства. Для защиты от теплопотерь, во внутренней части короба размещают резиновые или каучуковые уплотнители (EPDM).

Наличие специальных петель способствует навешиванию секций с пружинным механизмом. Их монтируют внутри. С наружной части к установочной коробке прикрепляется крышка люка. Ее соединение с лестничной установкой является обязательной, поскольку люк позволяет скрыть сложенные ступени. В закрытом положении крышка остается незаметной на потолке нижнего этажа. Утеплитель слоем 36 — 76 мм служит для повышения термоизоляции.

Для приведения системы в действие, достаточно потянуть за кольцо и пролет опустится к ногам. Правильная регулировка пружинного механизма обеспечит плавное открывание и сборку изделия. Установка замка с защёлкой и шеста необходима для повышения уровня удобства.

Комплектацией может быть предусмотрено наличие поручней с защёлками пластиковых наличников. Отдельно продаются дополнительные секции. Готовые установки нередко приходится подрезать с установкой антискользящих насадок. Лестницы ножничного типа позволяют удалить заданное число звеньев.

Устройство складных маршей для мансарды

При покупке раскладных конструкций, важно обратить на цену и предъявленные типоразмеры. Обычно производителем указывается размер между перекрытиями и диапазон уклона.

Например, если промежуток между перекрытиями составляет 2800 мм, то параметры люка варьируют в пределах 600/680*930/940 мм, 600*1200 мм, 700*1200мм. Высота потолков 3050 мм рассчитана для проемов 600*1300 мм, 700*1300 мм. Когда высота стен 3250 мм, рассматривается вариант 700*1300 мм.

Конструктивно изделия представлены 3-4 складными секциями, оснащенными специальным механизмом в виде шарниров.

Складной марш на мансарду

Внимание! Используя угловые петли-шарниры и трафарет, регулируется высота сооружения.

Выбор материала для телескопических чердачных пролетов

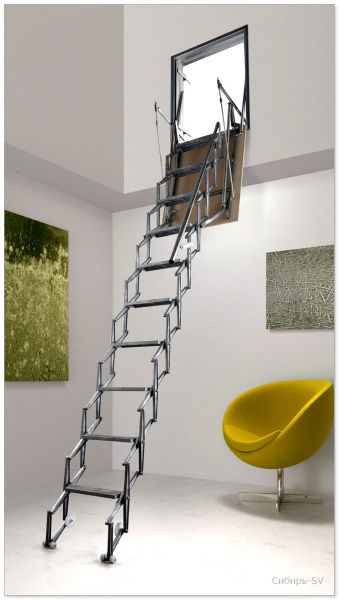

Лестница на мансарду ножничного типа складывания

Технология открывания обуславливает выбор материалов: металл (сталь, алюминий, нержавейка), дерево или комбинации. Складной вариант создается из массива и металла. Первый вариант характеризуется соединением деталей по технологии «ласточкин хвост».

На краях ступенек имеются технологические выступы. Они размещаются в зазорах, проделанных в направляющих. Для придания прочности соединению, усадка конструкции фиксируется клеем. Пролёты создаются из цельных или клеёных брусьев хвойных пород массива, ясеня и бука (модель А100, Atrium). Прочные ступени вырезаются из дубовых пород.
Среди ведущих брендов можно выделить продукцию разной ценовой категории:

1. Dolie.
2. FAKRO.
3. Oman.
4. Roto.
5. Velta.
6. Holzplast.

Подбирая металлические типы изделий, можно остановить свой выбор на алюминиевых и стальных вариантах. Сооружения из стали представлены на международном рынке с порошковым покрытием, противостоящим образованию коррозии. Выгодное решение легко подобрать в линейке товаров FAKRO, Oman, Roto. Широко пользуются спросом комбинации стальных и деревянных установок. Они представлены в ассортименте Oman.

При выборе гармошки (пантографа, телескопичной, ножничной или пружинной модели), основным материалом для сооружения выступает анодированная сталь. Ступеньки обрабатываются с помощью порошковой краски. Их покрытие образовано противоскользящими насечками. Привлекают внимание новые выпуски продукции с пневмо-электрическим приводом и удаленным управлением (Факро, Рото).

Покупка слайдовых маршей с размещением секций одна в другой обеспечивает телескопическое выдвигание секций, созданных из металла или в комбинациях. Последний вид состоит из деревянных ступеней и металлических опор.

Выбор места для установки чердачных ступеней

Если требуется покупка бюджетной лестницы с не утепленной крышей, можно обратить внимание на толщину люка 16 мм. Его короб обычно не имеет уплотнения. Такой вариант считается удачным к приобретению при оборудовании не отапливаемых дачных сооружений и хозпостроек.

При подборе коллекции, рекомендуется ознакомиться с моделью Veita «Эконом» (высота потолков 280 см, проекция до 1320 мм). Дополнительная комплектация представлена секциями для увеличения длины установки.

Складная лестница на чердак — это удобно!

Ассортимент фирмы Dolle представлен популярной линейкой изделий из дерева Basic. В состав включены 3 секции, рассчитанные на высоту 2850 мм. Проём имеет габариты 60,7*120 см. Увеличение безопасности можно обеспечить заказом вспомогательных поручней.

Совет: если установка предусмотрена в жилых помещениях, правильным выбором станут деревянные конструкции, в технических зданиях хорошо поставить более практичные — металлические ступени.

Усовершенствованные конструкции лестниц для мансарды

Даже бюджетные модели лестниц весьма удобны и безопасны

Для расширения показателей эффективности раскладных пролетов, производителями разработаны специальные предложения:

• Каталог Velta позволяет подобрать недорогую позицию каталога «Компакт». Она имеет вид 4-х секционной установки с утеплённым люком. Среди основных выступает малогабаритный проём 600*925 мм, проекция пролёта на пол не более 1260 мм.
• Roto привлекает гостей сайта ножничным алюминиевым решением Mini. Ступени имеют ширину лишь 8 см. Утепленный люк характеризуется коэффициентом сопротивления теплоотдаче 1,25 м2 • С/Вт. Приобретение небольшой модели обеспечивает простоту оснащения потолков, образующих высоту 2250-2500 мм (расчет на 10 ступенек). Вынос в пределах 1180-1250 мм.
• Необходимость в компактном сооружении можно удовлетворить на странице каталога Oman — лестничный пролет Mini включает 4 секции с коробом 600*800 мм и 700*800 мм. Высота помещений составит 2650 мм, проекция — 1000 мм.
• Не менее привлекательна малогабаритная лестница LWK (проем 600*940 мм), выпускаемая компанией FAKR0! Достойную конкуренцию ей составит ножничная установка (600*900 мм или 700*800 мм). Производство серий регламентируется европейскими стандартами ЕN 14975.

Лестничные установки для чердака с дополнительными опциями

Для тех, кто привык видеть удобство во всем, и не ищет компромиссов в выборе цены и качества, разработаны принципиально новые конструкции, продуманные до мелочей.
Эксклюзивные разработки являются достоянием компаний-производителей.

Серия «Престиж» (Velta, стоимость близко 12 тыс. руб.) является ярким примером использования технологии ClickFix. Ее особенность заключается в возможности сборки и установки без дополнительного оборудования.

Среди инструментов потребуется шуруповёрт и пила, если понадобится обрезать ножки. Люк утеплен и образует слой в 7,6 см, а для предотвращения попадания холодного воздуха и влаги, применяются 2 уплотнителя. Проём обладает параметрами 600*1200 мм. Потолок характеризуется высотой 2740 мм, проекция на пол — 1180 мм. Управление маршем обеспечивается дистанционно.

Фирма Roto удивит и порадует искушенных пользователей ножничной системой Elektro. Комплектация оснащена бесшумным электроприводом производительностью в 24 Вт и аварийным источником питания, предусмотренным для функционирования изделия при отсутствии питания. Ступени созданы из алюминия и рассчитаны на предел нагрузки до 200 кг. Сооружение в 9 ступенек станет бескомпромиссным решением для перекрытий с высотой 2200-2500 мм. Наибольший вынос достигает до 1400 -1250 мм.

Солидная раскладная лестница с пневмо-электрическим приводом

Установка раскладных ступеней (на примере FAKRO)

Среди инструментов потребуется шуруповёрт, отвёртки (плоская и крестовая) и рожковый ключ на 10. Процесс состоит из нескольких этапов:

1. Монтируется обрамление для наружной рамы.
2. По внутренним углам (с чердачной стороны) на раме имеются уголки из металла для фиксаци. Они приспособлены для временного подвешивания изделия. В них монтируются гайки, а в гайки вкручиваются штыри с резьбой.
3. Размещается рама в люк и ставятся на штырях обратные упоры (трубы с зазорами).
4. С помощью винтовых тяг выставляется рама в уровень по всем направлениям.
5. С использованием жесткой подкладки (для исключения деформации) фиксируется рама к откосу на саморезы или дюбели с двух смежных сторон.
6. Проверяются диагонали на равенство. Саморезы не должны быть сильно зажаты.
7. Осуществляется раскрепление. Пазухи заполняют строительной пеной (не образующей расширение). Временные подвесы и штыри удаляются.

При выборе лестниц на мансарду (фото) или чердак, покупатель вынужден признать, что конструктивно все изделия аналогичны. Однако, некоторые фирмы преуспевают в совершенствовании узлов и креплений. Это способствует простому монтажу и эксплуатации.

В представленном выше материале рассмотрены и дорогие и дешевые сооружения. Если это помогло решить интересующие вопросы, можно поделиться ссылкой с друзьями.

Для дач, загородных домиков и коттеджей с мансардными помещениями компактная и легкая складная лестница на чердак становится жизненной необходимостью. Она не должна занимать много пространства, ведь в дачном домике важен каждый квадратный метр. Кроме того, большим преимуществом лестницы будет ее мобильность. Складные конструкции экономят пространство и просты в установке. Чтобы выполнить все сопутствующие задачи по сооружению такой лестницы можно своими руками.

Виды чердачных лестниц

Чердачные лестницы могут находиться как внутри помещения, так и на самом чердаке. Второй вариант более выгоднее в плане экономии жилого пространства. По конструкции лестницы бывают:

• монолитными (маршевые или винтовые);
• складными (рычажные, телескопические, ножничные или откидные);
• переносными (приставные или стремянки).

Переносные конструкции используют очень редко, в основном при выполнении строительных работ. Самый удобный вариант – монолитные изделия, которые обладают широкими маршами и оборудованы перилами. Однако для доступа к чердаку они не подходят, поскольку имеют большие габариты.

Лучше использовать выдвижные конструкции, которые безопасны в использовании и просты в монтаже. Кроме того, в сложенном состоянии они не занимают места в помещении. Благодаря разнообразию возможных конструкций можно выбрать лестницу, наиболее подходящую для своего дома.

Лестницы-трансформеры

Для изготовления складных чердачных лестниц используют дерево и металл (чаще всего алюминий). Такое сочетание позволяет получить наилучшие результаты. Дерево необходимо для создания лестничных маршей (вес конструкции снижается), а металлические детали – это чаще всего уголки, крепления и механизмы, которые обеспечивают жесткость конструкции.

Для лестниц выбирают твердую древесину (березу, ясень, лиственница, бук, клен). Брус необходимо выбирать не менее 2 см толщиной. Ели лестница будет использоваться довольно часто, стоит задуматься о металлической конструкции. Крышку люка стоит заполнить пенопластом для большей теплоизоляции. Размеры лестниц на чердак:

• оптимальной шириной марша является значение 65 см;
• среднее количество ступенек – 15;
• оптимальной шириной шага считается 19,3 см;
• толщина ступеней не меньше 18 мм;
• оптимальный угол наклона конструкции – 60-70 градусов.

Чтобы лестница не скользила по полу, стоит надеть на каждую тетиву специальные накладки.

Ножничные

Такие лестницы выполняют полностью из металла. Их другое название – лестницы-гармошки. Они легки, компактны, легко крепятся к люку. Однако ножничные лестницы имеют один недостаток – со временем при их эксплуатации появляется скрип. Их периодически нужно смазывать.

Телескопические

В этом случае раскладная лестница имеется несколько секций, которые складываются одна в другую. Обычно они изготавливаются из алюминия. Отечественные дачники настороженно относятся к таким лестницам и больше предпочитают им трансформеры.

Более востребованы секционные шарнирные изделия. Они более громоздки и сложны в установке, однако обладают высокой прочностью и долговечностью. Как изготавливается выдвижная лестница на чердак, описано ниже.

Месторасположение

К месторасположению лестницы предъявляется одно главное требование – она не должна мешать жильцам при передвижении по дому. Именно поэтому ее не устанавливают в спальной комнате или прихожей. Иногда можно установиться лестницу как предмет интерьера – если позволяют размеры помещения. В этом случае прятать ее необязательно.

Рекомендуется сначала сделать предварительный чертеж, который поможет определить место и положение лестницы согласно особенностям интерьера.

Изготовление двухсекционной лестницы

Если нужно выполнить простую и практичную конструкцию, стоит присмотреться к варианту с двумя секциями. Для изготовления такой лестницы потребуется небольшое количество инструментов и материалов:

• ножовка;
• стремянка;
• рулетка;
• брус толщиной 2-3 см.
• петли по ширине косоура;
• крючок, саморезы, анкера и петли.

Сначала необходимо провести подготовительные работы, затем изготовить лестницу, а потом правильно ее установить.

Подготовительные работы

Сперва демонтируют старую конструкцию, состоящую из лестницы и декоративной рамки, оборудованной внутри прохода. Затем необходимо подобрать бруски для лестничных маршей. Каждая тетива должна иметь сечение не меньше 30*50 мм. Оптимальный наклон чердачной лестницы в условиях небольшого размера помещения составляет 60-70 градусов. Его необходимо учитывать при расчете длины лестницы и угла наклона ступенек относительной лестничных стоек.

Устраивать двухсекционную лестницы стоит в том случае, когда чердачный проход расположен в непосредственной близости от одной из стен. Складная конструкция будет висеть непосредственно на стене. Наличие всего 2 секций не позволяет спрятать ее на чердаке непосредственно над проходом.

Изготовление лестницы

Сначала собирают нижнюю и верхнюю части лестницы. Для этого понадобится 4 тетивы и ступеньки. Нижняя должна составлять 1/3 от общей длины. Затем необходимо укрепить верхнюю часть диагональными рейками для придания ей большей жесткости. Затем конструкцию соединяют воедино при помощи петель. На верхнюю часть лестницы крепят брусок, который в дальнейшем будет прикручен к стене.

Лестницу крепят к стене при помощи заранее прикрученного бруска. Его следует установить непосредственно под люком. Преимущества такой конструкции очевидны – минимум деталей и усилий при изготовлении, простота установки, легкость конструкции. Недостаток двухсекционной лестницы – она остается на виду.

Чтобы избежать такой ситуации, стоит соорудить более сложную конструкцию. Оптимальный вариант – лестница с 3 секциями. Ее можно легко спрятать на чердаке, используя только при необходимости.

Трехсекционная

Наиболее компактный вариант лестницы на чердак – люк с прикрепленной к нему складной конструкцией из 3 секций. Такие изделия продаются в магазинах. Они выполнены из стали, обладают небольшими размерами и выполнены из стали. Также их можно соорудить самостоятельно. В качестве материала чаще всего применяют деревянные бруски. Чтобы построить лестницу на чердак своими руками, понадобится выполнить определенную последовательность действий.

Как делать люк

Перед выполнением люка стоит рассчитать его размеры. Если люк на чердак будет размером 125*70 см, то проход следует вырезать на 7-8 мм больше с каждой стороны. Это позволит легче открывать и закрывать люк. Уровень теплоизоляции от такого зазора не снизится.

В качестве материалов понадобятся:

• Бруски 50*50 мм – 2 длинных и 2 коротких.
• Фанера толщиной 10 мм.

Теперь необходимо соорудить люк. Для этого 4 бруска крепят между собой, а затем к ним прибивают лист фанеры. Перед креплением фанеры проверяют диагональ. Чтобы конструкцию из брусков не «повело», нужно к углам прибить косынки. После того как люк выполнен, его нужно примерить в проем.

Чтобы снаружи не было замков, а люк хорошо закрывался, следует врезать в крышку дверную защелку. Она будет отлично держать люк и удобно открываться.

Механизмы открывания

Теперь стоит заняться самым сложным – созданием механизмов открывания. Чтобы не усложнять и не затягивать процесс, можно купить их в строительном магазине. Однако если появилось желание сделать все своими руками, следует придерживаться определенных правил.

Для начала выполняют чертежи будущей конструкции, учитывая угол открытия люка. Чтобы сделать шарнир, на котором будет открываться люк, понадобятся:

• куски листового металла;
• один уголок;
• две металлические полоски разной длины.

На шарнирах выполняются отверстия согласно заранее выполненным чертежам. Затем соединяют все вместе, не сильно затягивая болты. Определить угол открытия можно опытным путем. Для этого люк открывают до нужного угла и делают отметки на металле. Затем ту область, которая мешает движению уголков, вырезают лобзиком.

Теперь каждый уголок стопорится в нужном положении. Чтобы механизмы получились идентичными, сначала полностью изготавливается один, а затем все детали второго выполняются по готовому образцу.[1]

Для большей прочности люк соединяется с проемом поддерживающий конструкцией из уголков и металлических полосок. К концу верхних полосок приваривают куски металла, в которые будут упираться нижние полоски. Уголок становится опорной площадкой. В результате получается шарнирный механизм, который оказывается полусогнутым при открывании люка.

Лестница

Сама лестница выполняется из деревянных досок. Для тетивы и ступенек подойдет дюймовая доска 100 мм. Первая секция выполняется по размеру люка. Длина второй может быть равна первой секции при условии, что она не будет задевать потолок во время раскладывания.

Для третьей секции выбирается длина, которая осталась до пола. Угол наклона отмеряют при открытом люке. Затем его необходимо перенести на доску, отмечая ступени. Затем размечается длина секций. Всю разметку, которая была выполнена на первой доске, стоит перенести на вторую. Все линии должны находиться в зеркальном отражении.

Там, где будут расположены шарниры петель, стоит просверлить отверстия. Верхнее сверлится непосредственно на стыке скрепленных досок, нижнее – на их внешних сторонах. Чтобы отверстия выглядели более эстетично, стоит дополнительно пройтись по ним фрезером.

Затем доски распиливают в местах стыка сегментов. После нарезают ступени и шлифуют все элементы. На тетивах выполняют небольшие углубления, в которые будут вставлены ступени. Как только все элементы конструкции будут готовы, можно приступать к сборке.

Петли для маршей

Следующий этап в изготовлении лестниц – выполнение петель для соединения лестничных маршей. Для этого потребуется найти 8 металлических полос шириной 25 мм. На 4 из них необходимо приварить небольшой кусок таких же полосок. В каждой просверливают по 3 отверстия. Одно будет служить местом соединения с шарниром, другие – для прикручивания к лестнице.

Чтобы соединить сегменты лестницы, их необходимо положить на ровную поверхность. Шарнир нужно прикрутить так, чтобы болт вошел в специально выпиленный под него паз – по центру соединения секций. После прикручивания петель необходимо проверить секция на сгибание-разгибание. Только после того, как выполнена проверка, можно прикручивать 3 секцию. После того, как выполнены все процедуры, можно снимать люк и прикручивать к нему лестницу.

Советы и рекомендации

Каждая лестница, вне зависимости от типа, должна быть удобной. Кроме того, при выполнении чердачной конструкции стоит придерживаться основных правил:

• мансардные складные лестницы не должны быть более 3 метров;
• ступеньки из металла следует оборудовать противоскользящими накладками;
• модели из дерева не устанавливают в слишком сухих или влажных помещениях;
• механизмы и крепления должны быть крепкими и надежными;
• время от времени трущиеся части изделия стоит смазывать.

Такие правила будут полезны при изготовлении чердачных лестниц.

Как видно, сделать чердачную лестницу своими руками просто. В процессе ее изготовления следует соблюдать определенные рекомендации, а перед началом работ сделать подробный чертеж. В процессе работ стоит соблюдать осторожность, особенно при работе на чердаке возле проема.
