Лестница своими руками из металла чертежи
Лестницы из металла — самые распространенные межэтажные конструкции в частном строительстве. Их отличают высокая прочность, долгий срок службы, устойчивость к механическим повреждениям и колебаниям влажности. Стальные или алюминиевые элементы не скрипят, не горят, не изменяют форму со временем. Монтаж маршей достаточно прост, при наличии сварочного оборудования и навыка работы выполняется своими руками.
Классификация
Металлические лестницы используют постоянно или временно. Согласно назначению их классифицируют:
- на основные, служащие для общего пользования;
- вспомогательные — служебные, запасные, кровельные;
- внутриквартирные — для перемещения людей в границах частного дома или квартиры;
- парадные;
- пожарные;
- садовые.
Лестницы для постоянного использования — стационарные, для временного — складные, раздвижные, приставные.
Конфигурация пролетов разнообразна:
- одномаршевая прямая;
- двухмаршевая поворотная;
- Г-, П-, Т-образная;
- винтовая;
- спиральная;
- S-образная;
- пирамидальная.
Между маршами размещаются лестничные площадки или забежные ступени. Конструкции с подступенком называются закрытыми, без них — открытыми.
При прямых пролетах проступи имеют прямоугольную форму, при изогнутых или винтовых — клиновидную или угловую. Интересна компоновка марша по типу «гусиный шаг» или «самба». Каждая ступень разделена на две половины, предназначенных для шага определенной ногой.
Типы лестничных конструкций
Лестницы из металла различаются вариантом несущего каркаса:
Монтаж металлической лестницы может выполняться сваркой или сборкой из отдельных деталей или целых модулей. Металл конструкции остается видимым или облицовывается деревом, МДФ, ламинатом, клинкерной плиткой.
К компоновке лестниц согласно эргономических расчетов предъявляются требования:
- минимальная ширина марша — 900 мм;
- оптимальное соотношение высоты ступени к ее глубине — 1:2;
- ширина проступи — 220-300 мм;
- угол наклона — 30°-45°;
- высота ограждения — 900-1200 мм.
Важно. Из соображений безопасности для маленьких детей расстояние между стойками или балясинами перил не должно превышать 150 мм.
При устройстве ограждений можно предусмотреть второй ряд поручней.
Варианты комбинирования
Наиболее традиционный вариант комбинирования материалов — металлический каркас с деревянными ступенями и ограждениями. Реже встречаются заполнения из стекла, пластика, композитов. Прочтите также статью про деревянные лестницы на второй этаж, уверены, материал будет вам весьма полезен.
Несущую конструкцию изготавливают из швеллеров, уголков или профильных труб. Устанавливают ступени и перила, обшивают каркас отделочными материалами. Отделка из дерева прочная и легкая. Если полностью облицевать лестницу массивом, создается иллюзия цельнодеревянной конструкции. Древесину покрывают лаком, воском, тонируют или красят в разные цвета.
Отделка ламинатом — альтернативный вариант обшивки ценными породами дерева. Древесноволокнистая панель дешевле, проще в монтаже. Элементы раскраивают и закрепляют на подложке из фанеры. Качественная плита достаточно износостойкая и механически прочная.
Керамическая или клинкерная плитка, керамогранит — наиболее подходящие варианты отделки уличной лестницы из металла, хотя применяются и внутри дома. Они не боятся воды, грязи или морозов. Противоскользящее покрытие предохраняет зимой от падений, а острые каблуки на твердой поверхности не оставляют следа.
Металлический каркас настолько прочный, что выдерживает тяжелые ступени из бетона. Их изготавливают сборными или монолитными.
Ограждение выполняют в виде:
- изящных ажурных решеток;
- изогнутых или прямых стержней из металла;
- фигурных резных балясин из дерева или полиуретана;
- цветных панелей из пластика;
- прозрачных вставок из стекла.
Важно. При комбинировании металлического каркаса и разнообразных отделочных материалов конструкция лестницы приобретает практичность и декоративность.
Руководство по сборке самодельной маршевой лестницы из металла
Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.
Подготовка
Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:
- определение положения конструкции в помещении;
- выполнение замеров и чертежа;
- расчет размеров элементов;
- определение расхода материалов.
Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.
Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.
Важно. Если нет опыта сварочных работ, нужно заранее потренироваться на обрезках профилей. Монтаж косоуров или тетивы желательно проводить с помощником. Большие металлические балки достаточно тяжело установить одному человеку.
Простейшая лестница из металла на тетивах
Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.
Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.
Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.
Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

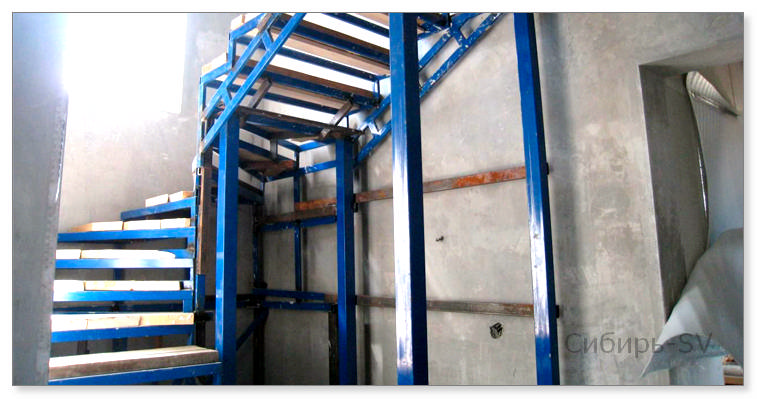

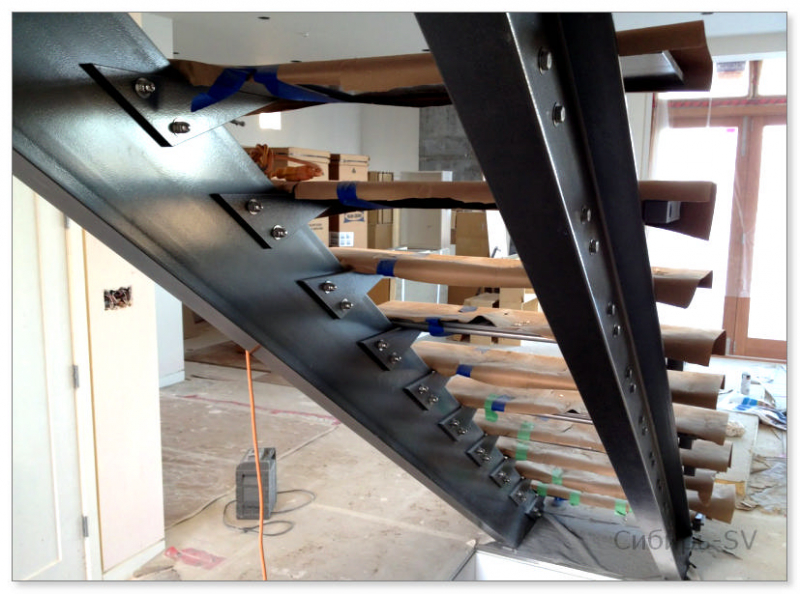

Лестница на косоурах
Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.
На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.
Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.
Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

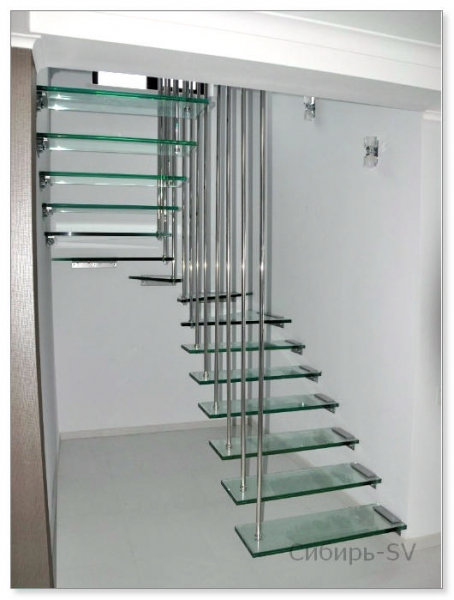

Сборка модульной лестницы
Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.
Важно. В сборных лестницах последнего поколения модули можно разворачивать, изменять размеры ступеней. Монтируют их на больцах. Крепления остаются прочными долгое время, не разбалтываются и не требуют регулярной подтяжки.
Обшивка ступеней
Для обшивки ступеней используют:
- твердые породы деревьев — дуб, ясень, бук, лиственницу;
- бетон;
- террасную доску;
- мрамор.
Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.[4]
Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.
Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.
Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.
Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.
Рекомендации профессионалов
Чтобы самодельная металлическая лестница долго служила, специалисты советуют соблюдать некоторые правила при монтаже и эксплуатации:
- опорные стойки, тетиву или косоуры устанавливать на бетонные площадки или усиленные дополнительными брусками лаги;
- при сопряжении лестницы и стены толщина капитальной конструкции должна быть не меньше 20-25 см;
- если уличное сооружение выполнено из конструкционной стали, поверхности регулярно окрашивать, предварительно очищая их от ржавчины.
Лестницы из металла практичны и долговечны. Они заслужили популярность благодаря возможности комбинирования с различными отделочными материалами. Изготовить металлическую конструкцию можно самостоятельно. К финишной отделке приступают после удаления ржавчины и тщательного шлифования поверхности.
Лестницы на второй этаж, изготовленные из металла, получаются прочными, долговечными, но одновременно легкими, ажурными и хорошо вписываются в интерьер дома. Они могут иметь любые цветовые решения, размеры площадки, ступенек, существует большое разнообразие форм, конструкций, что в сочетании с различными материалами помогает реализовывать всевозможные дизайнерские задачи.
На металл приходятся основные нагрузки, но его высокие эксплуатационные характеристики позволяют успешно выдерживать внешние воздействия, с ним легко работать, поэтому лестница может быть полностью изготовлена своими руками. Занимая меньшую площадь, она разделяет пространство между помещениями на первом этаже и на верхнем уровне.
1 Выбор оптимального варианта
Независимо от сложности изготовления и типа выбранного изделия, работа начинается с определения места расположения будущей конструкции, после чего составляют чертежи и производят расчет расходных строительных материалов, подготавливают инструмент. На этом этапе также не помешает ознакомиться с нормами СНиП, которым должны соответствовать лестничные марши.
Основными являются следующие требования:
- Рекомендуемая ширина для лестницы в доме составляет 900 см.
- Высота ступенек 16–21 см.
- Глубина 27 см, что соответствует размеру ноги среднестатистического мужчины.
- Удобный уклон марша 30–40°. При меньших значениях конструкция займет много места, при больших по ней придется уже не идти, а взбираться.
- Перила должны выдерживать боковые усилия в 100 кг.
- Расстояние между ними 15 см. При наличии в семье маленьких детей его рекомендуется уменьшить до 12 см.
Наибольшее распространение получили следующие типы лестниц. Самый популярный вариант – на двух косоурах, несущих балках, на которые устанавливают ступеньки.

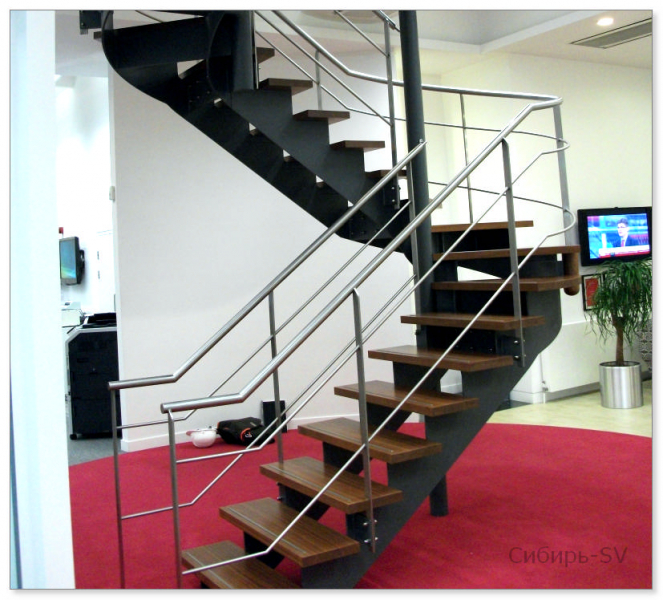

На одном косоуре. Вся нагрузка приходится на центральную металлическую балку, выполненную из мощного двутаврового профиля, швеллера, на которые крепят остальные элементы. Ступени располагаются посередине. Такие лестницы прочные и занимают мало места, при этом выглядят воздушными.
На тетивах, специальных опорах, расположенных сбоку от ступеней.

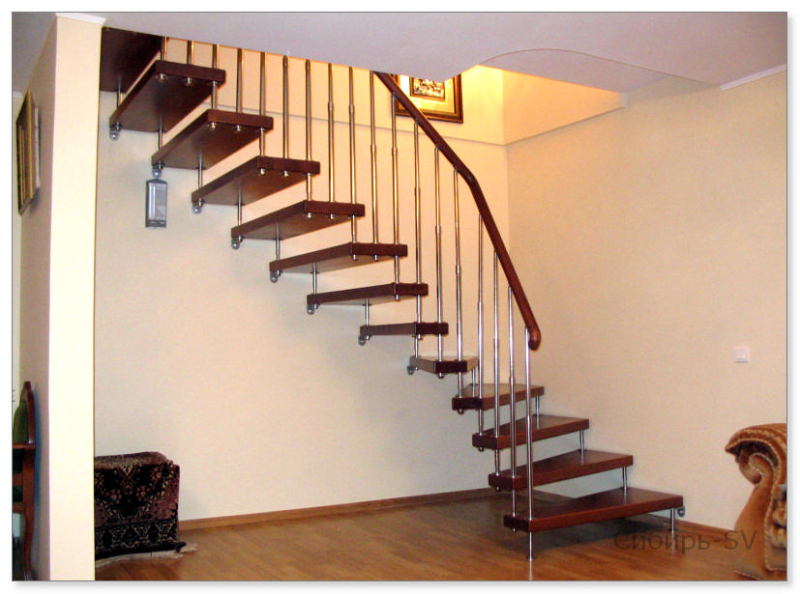

На больцах, анкерных болтах, которыми ступени крепятся на стену.
Винтовая лестничная конструкция. Это наиболее интересный, но одновременно сложный в исполнении вариант. В качестве несущего элемента выступает центральная опора в виде столба.
При отсутствии опыта изготовления железных конструкций для первого раза следует выбрать и сделать простую одномаршевую лестницу. Если пролет насчитывает больше десяти ступеней, имеет смысл предусмотреть промежуточную площадку или поворот.
Приступая к работе, потребуется подготовить следующий инструмент:
- сварочный аппарат с маской и рукавицами;
- болгарку с дисками по металлу для зачистки поверхностей;
- дрель с набором сверл;
- устойчивый железный стол;
- тиски, струбцины;
- рулетку, угольник, карандаш.
А также такие материалы, как:
- металлический профиль, уголки;
- дерево для отделки ступеней;
- уайт-спирит, грунтовку, краску.
Прямые металлические лестницы
Самый простой в изготовлении – прямой лестничный марш (на косоурах). Косоур – наклонная балка, служащая основой для крепления остальных элементов. На начальном этапе, чтобы исключить возможные ошибки, следует подготовить чертежи и освоить сварочный аппарат инверторного типа, который более удобен в обращении.
Металлический каркас собирается следующим образом:
- Швеллер, составляющий основу будущего марша, устанавливают на ребро.
- Из арматуры, уголка нарезают кобылки, опоры под ступеньки, к ним приваривают кронштейны.
- Используя заранее нанесенную разметку, с помощью сварки их крепят к швеллеру, но перед этим приложив два профиля друг к другу, проверяют соответствие отметок. Они должны совпадать.
- Устанавливают стойки ограждения – перила. Если необходимо, то для увеличения их жесткости монтируют дополнительные опоры.
- Из уголка нарезают перемычки, с помощью которых два швеллера соединяют между собой.
- После сборки всех элементов лестничный марш устанавливают на место.
- В завершении стыки зачищают и покрывают грунтовкой.
На этом сварная железная конструкция готова и можно изготавливать ступени. Для этих целей подойдет рифленый или обычный листовой прокат, но если лестница располагается внутри дома, то лучше обратить внимание на такие отделочные материалы, как дерево, искусственный, натуральный камень.
Подготовив деревянные планки (размеры заготовок подбирают произвольно, исходя из имеющегося расстояния между балками), их фиксируют при помощи саморезов или используют болтовые соединения. В последнем случае для облегчения процесса на дереве и швеллере наносят необходимую разметку и подготавливают соответствующие отверстия.
3 Особенности монтажных работ

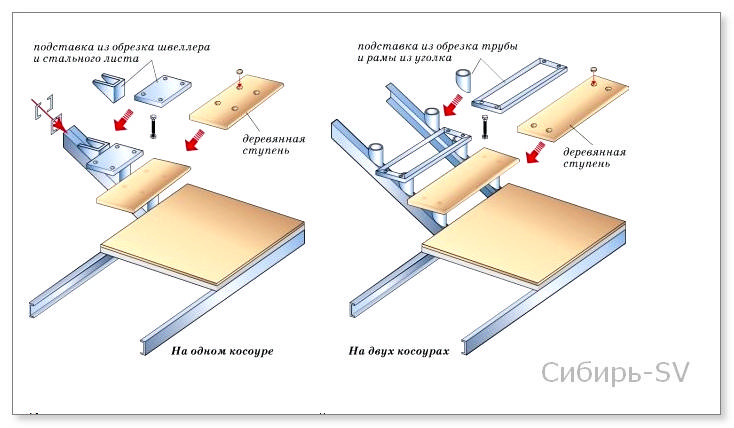

Наибольшее распространение получили марши с одним центральным косоуром и с двумя боковыми. Обычно в качестве основного опорного элемента выступает швеллер или профильная труба. К установке конструкции предлагают следующие требования.
![]() |
Видео (кликните для воспроизведения). |
Балки должны быть надежно и устойчиво закреплены. Это касается точности подгонки их края к полу, перекрытию верхнего этажа. Чтобы снизить вероятность образования перекосов, в местах прилегания устанавливают специальные пяты из металла и, зафиксировав их анкерными болтами, после приваривают балки.

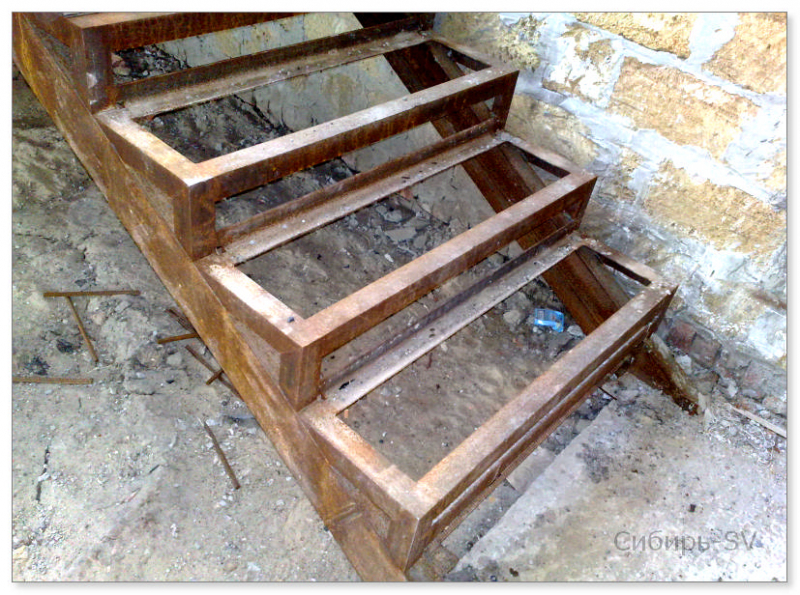

Каркас под ступеньки в виде прямоугольной площадки изготавливают из уголка. Учитывая особенности материала дальнейшей отделки, угол сваривают полками вниз и вовнутрь. Этот вариант приемлем для приступок из дерева, металлического рифленого листа, но под бетонирование, керамическую плитку, керамогранит его собирают профилем вверх и внутрь. Количество заготовок должно соответствовать числу ступеней.
Несколько сложнее процесс создания кобылок – опор, выгнутых в виде буквы «Г», поскольку все детали необходимо приварить к балкам абсолютно симметрично, потом каждую из них дополнительно укрепить косынками и соединить поперечной перекладиной. Это приводит к увеличению количества сварных швов и повышает сложность ведения работ.
Длину подбирают произвольно, стараясь, чтобы уклон центрального косоура находился в пределах 30–45°.
Лучший результат получают, если изготовление лестницы задумано еще в процессе проектирования частного дома. Тогда на стадии установки марша проблем не возникает.

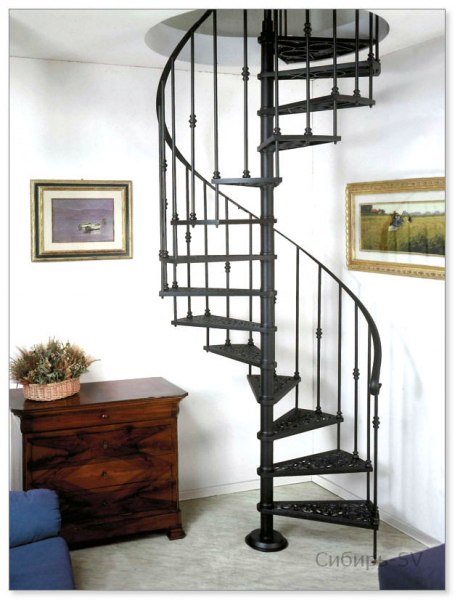

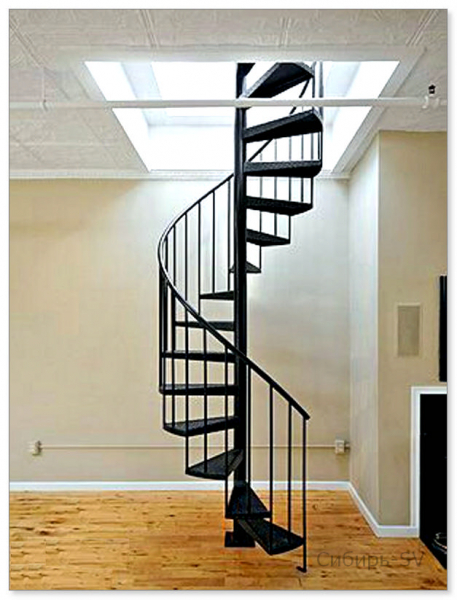

4 Винтовая конструкция для небольших помещений
Когда частный дом имеет ограниченную площадь, или металлический лестничный марш не вписывается в интерьер комнаты, многие владельцы обращают внимание на винтовые конструкции. Поскольку они занимают меньше места и их можно собирать, используя косоуры, тетивы, больца. Последний вариант крепления на больца особенно популярен, если все работы приходится выполнять своими руками, поскольку сварка не нужна. Тогда достаточно закрепить центральный столб и уже к нему – ступеньки.
Чтобы лестница получилась удобной, кроме основных размеров (ширины, высоты, глубины ступеней), необходимо учитывать диаметр. Для его определения длину ступеньки умножают на два и прибавляют d опорного столба.
Количество же можно определить, исходя из требований СНиП, согласно которым высота проступка не должна выходить за пределы в 15 – 20 см. А ширина в самом узком месте составляет минимум 10 см, в широком – 27 см, но лучший показатель – в пределах 30 см.
Приступая к изготовлению винтовой лестницы, работы выполняют в следующем порядке:
- Монтаж центрального столба. Эту операцию следует проводить еще на стадии строительства, поскольку нижний конец можно спокойно забетонировать на рекомендуемую глубину в 40 см, а верхний зафиксировать на потолок дюбелями. В готовом помещении по краям столба приваривают основание в виде опорных плит и только потом их пристреливают крепежами.
- Установка ступеней. Их лучше сделать из стали и впоследствии облагородить деревом, камнем, покрасить.
- Монтаж дополнительной поддерживающей опоры в виде отдельного столба или крепления на стене. Главное, чтобы одна из несущих ступеней опиралась на него.
- Придание дополнительной жесткости. Для этого все ступеньки обвязывают между собой при помощи перемычек.
- Установка ограждения – перил. Их наличие является непременным условием, если высота лестницы составляет или превышает два этажа, а ширина ступенек – менее 90 см. Перила крепят к приваренным дополнительно опорным стойкам.
- Декорирование. Отделку осуществляют камнем, деревом, художественной ковкой, или просто покрасив в нужный цвет.
5 Советы по установке винтовой лестницы
При возведении межэтажной конструкции необходимо учитывать любые нюансы, что в дальнейшем позволит не совершить ошибок и облегчит ее обслуживание.
- Ступени у стены устанавливают с небольшим зазором, чтобы между ними проходил лист обоев.
- Перила приваривают сбоку, что позволит сохранить ширину пролета.
- Сварочные стыки для удаления с их поверхности мелких зазубрин и заусениц обязательно шлифуют и только потом изделие грунтуют, окрашивают.
- Монтаж ступеней из дерева осуществляют после полного высыхания краски.
- Качественные сварочные работы – залог длительной, успешной эксплуатации, поэтому, если нет опыта или возможности надежно сварить между собой все элементы, лучше сразу обратиться к профессиональным рабочим.
- Лестница должна быть безопасной и удобной.
Независимо от выбранной конструкции и использования отделочных материалов, для изготовления металлической лестницы расходников требуется намного меньше, чем в остальных случаях. Готовое изделие получается легким и хорошо дополняет собой интерьер любого частного дома.
Сферы применения лестниц из металла в современном строительстве широки. Это и внутренние межуровневые конструкции и наружние уличные . Последние можно сварить собственноручно, обладая минимальными умениями сварщика. Материалом может послужить стальной уголок. А вот лестницы внутри дома должны быть сделаны специалистом высокого класса. К ним предъявляются высокие требования по дизайну, надежности.

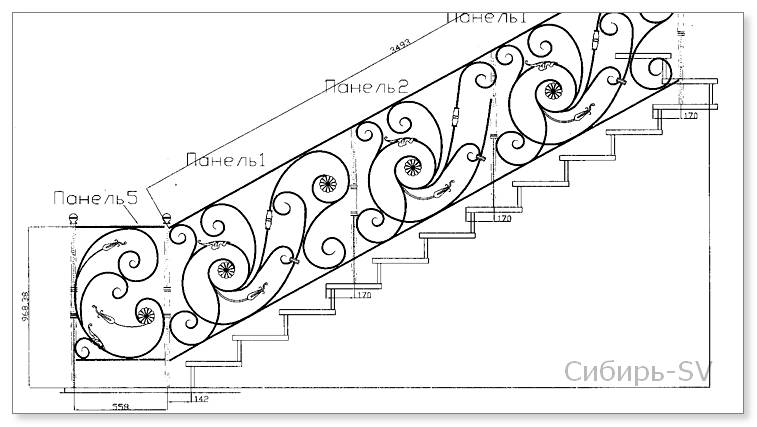

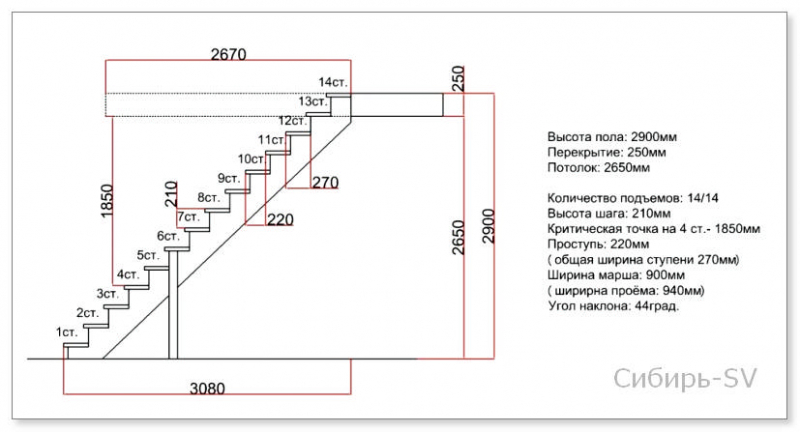

Так выглядит чертеж металлической лестничной конструкции
Какими могут быть металлические лестницы?
Внутренние металлические лестницы изготавливаются по предварительным замерам и чертежам. Это специальный дизайнерский проект. Материалом для изготовления комплектующих служат стальные хромированные трубы, металлические конструкции, покрытые порошковой прочной краской. Устройство лестничных пролетов может быть самым разным – прямые с площадкой посередине марша, закругленные, винтообразные.
Ступени в интерьерных металлических лестницах оборудуют декоративными деревянными дощечками или пластиковыми вставками, и даже мраморными плитками. Межуровневые лестницы часто устанавливают в офисах с большим количеством посетителей, в учреждениях и в производственных помещениях. Главная задача проектировщиков и строителей в этом случае – прочность комплектующих, большой срок эксплуатации, безопасность движения, большая пропускная способность.
Эти конструкции намного легче и изящнее привычных деревянных или бетонных лестниц. Они создают ощущение свободного пространства, не затемняют помещение. Нейтральные цвета подходят под любое дизайнерское решение.
Виды лестниц из металла
По каким параметрам и требованиям создаются лестницы из металла?
Чертежи металлических лестниц строятся по стандартным нормам:
- Ширина лестничного марша внутренней конструкции – не меньше 90 см. такие лестницы устанавливают и в частных домах на второй этаж.
- Постоянный уклон лестничного марша – 1*1,25
- Ступени лестницы одинаковы по глубине и высоте. Эти параметры – 30-35 см и 15-20 см.
- Обязательным элементом устройства является ограждение.
Ограждения — это комплектующие элементы лестничных маршей. Они играют важную роль в безопасности эксплуатации лестниц. Эти элементы изготавливаются из полых труб, прута, кованых элементов. Верх оформляется перилами для поддержки руками. Основания из труб или планок могут заполняются стеклянными, пластиковыми, деревянными соединениями. Эти устройства должны гармонично вписываться в дизайн лестниц, выполняются они специалистами, гарантирующими качество, безопасность и долговечность конструкций.
Требования безопасности к этим элементам следующие:
- Боковая нагрузка перил – до 100кг
- Промежуток между вертикальными прутьями не должен превышать 12-15 см.
- Высота лестничных ограждений не должна быть меньше 90 см, а если в доме есть дети или лестница устанавливается в детском учреждении, высота перил – не менее 120см без поперечных перекладин, на которые дети могут встать и перегнуться через ограждение.
Расчет ограждений лестницы
Виды лестничных конструкций
- Лестницы на косоурах. Это железные наклонные балки или швеллера, на которых крепятся ступени. Есть два варианта. Один косоур устанавливается наклонно посередине. Внизу он крепится к опорной балке. Ее часто бетонируют для неподвижности. Верхняя часть лестничного пролета приваривается к стальной стойке, поддерживающей верхний край косоура. На наклонное основание привариваются ступени и другие комплектующие. Преимущество такого устройства в том, что лестница как бы парит в воздухе, занимает мало места и не загромождает пространство. Конструкция на 2-х косоурах прочнее. Торцевые части ступеней прикрепляются к ним сваркой или болтами. Часто один из косоуров прикрепляют к стене болтами или кронштейнами. Это делает конструкцию более прочной. Такую лестницу можно увеличить по ширине без добавления третьего швеллера.
- Лестницы на больцах. Здесь возможно три варианта
- Массивные болты – больцы удерживают ступени, прикрепляя их к стене.
- Ступени располагаются между тетивами и прикрепляются больцами к ним
- Ступени закрепляют к центральному столбу.
Пример расчета и изготовления одномаршевой лестницы внутри дома
Высота потолка в помещении, допустим, – 1,8 метра. Соблюдая принятые стандарты, определяем параметры лестницы:
- Уклон марша – 45 градусов,
- ширина – 90 см,
- высота ступеней – 15 см,
- глубина – 30 см.
- количество ступеней – 10-11.
Первые наброски расчетов лестничной конструкции в виде «гармошки»
Материалы для изготовления комплектующих деталей: рельефная листовая сталь, из которой будут вырезаться ступени. Рельеф играет роль противоскользящего покрытия. Ступени можно сделать из перфорированного стального листа. Два швеллера шириной 10см, высотой – 5 см, это – основание. Из уголка делаются «кобылки» — подставки в форме вытянутого треугольника под ступени, выводящие их поверхность в строго горизонтальное положение.
Устройство лестниц из металла сводится к сборке комплектующих и их соединению путем сварки. Ход работ следующий:
- Изготовление кобылок с металлическими кронштейнами для крепления ступеней.
- Швеллера устанавливают на ребро под уклоном 45 градусов выемками внутрь.
- Приваривают кобылки к швеллерам. Разметку делают на двух тетивах одинаково, чтобы избежать перекоса в расположении ступеней.
- Если ширина лестницы больше 90 см, то добавляют по центру еще одну опору.
- В нижней точке закрепляют опорную балку, бетонируя ее.
- Делают ограждения. Вертикальные стойки его привариваются к боковой части косоура, причем крайние из них должны быть толще серединных. Поручень крепится поверху. Он может быть из металлической трубы, дерева, прочного и гладкого пластика. Длина бокового поручня должна доходить до конца лестничного марша.
- В заключение работ все поверхности надо загрунтовать и покрасить, чтобы металл защитить от окисления. Для того, чтобы краска держалась дольше и влага не испортила металл, сначала его поверхность надо обезжирить. Для этого ветошью, смоченной в уайт-спирите, протираем все поверхности. Затем очередь преобразователя ржавчины. Потом покрываем лестницу и ограждение грунтовкой и красим.
После всех расчетов можно приступать к сварке металлической лестницы
Как высчитать схему лестницы
Часто лестницу приходится устанавливать на ограниченном пространстве. В этом случае важно, чтобы ее использование было безопасным, удобным. Необходимо учитывать примерную нагрузку на ступени во время одновременного нахождения на них максимального количества людей. К таким вычислениям лучше привлечь специалиста, ведь от правильных расчетов будет зависеть долговечность и безопасность сооружения. Внутри частного дома, коттеджа можно скомбинировать в лестнице металл и дерево. Просто на металлическое основание уложить и закрепить красивые деревянные дощечки. Их можно покрыть морилкой и лаком.
Дизайнерские лестницы
В наши дни модно украшать свой дом неординарными эксклюзивными интерьерными элементами. Кованые изделия относятся к таким произведениям искусства. В студии ковки можно заказать оригинальную лестницу, которая придаст особый шик вашему дому и станет украшением интерьера. Такие сооружения неповторимы, заказ может быть выполнен с учетом желания заказчика или полностью по его проекту. Ажурные пролеты, ограждения для лестницы и другие элементы декора добавят романтических нот в облик помещения. Эти вещи отличаются тонкостью работы по сравнению со штампованными деталями, которые продают строительные магазины. Хотя, и этим изделиям можно найти достойное применение на садовом участке или на даче.
А вы пробовали устанавливать или делать собственные металлические лестницы? Поделитесь своими впечатлениями от них в комментариях!
Винтовые лестницы, произведенные из металла, уже давно используются не только для выполнения своих функций, но и для украшения помещений. А для небольших площадей установка такой конструкции с целью перемещения между этажами позволит сэкономить место. Помимо оригинального вида, металлический каркас отличается долговечностью и надежностью.
Особенности винтовой лестницы
Решившись на установку, нужно помнить, что такой вид конструкции для перемещения между этажами, хоть и отличается изяществом линий, не очень практичен в применении. Форма не позволит поднять по ней громоздкую объемную мебель (диван или широкий комод), а из-за небольшой ширины два человека вряд ли разойдутся при одновременном спуске и подъеме.
В зависимости от того, на каких элементах держится вся конструкция, их делят на три типа:
- лестница на косоурах – несущим элементом является балка (или несколько), на которую крепятся ступени, при этом их торцы остаются открытыми;
- лестница на тетивах – края ступеней закрываются двумя несущими балками, расположенными по бокам;
- лестница на больцах – несущей балки в такой конструкции нет, а ступени крепятся или к стене, или к центральной опоре, а между собой соединены специальными элементами – больцами.
Сооружение винтовой лестницы для улицы отличается тем, что готовая конструкция не нуждается в дополнительной отделке и декорировании. В этом случае главное – ее функциональность и безопасность. Ступени можно снабдить противоскользящим покрытием или выполнить из дерева, чтобы в мокрую или морозную погоду облегчить подъем по ним.
Обязательно обеспечить металлическую подъемную конструкцию ограждениями и поручнями. А для защиты ее от осадков можно соорудить козырек, благодаря которому срок службы металла увеличится в несколько раз.
В данном видео вы узнаете, как сделать винтовую лестницу:
Проектирование и расчет основных размеров винтовой лестницы
Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:
- высоту;
- диаметр;
- количество ступеней;
- ширину проступи;
- высоту подступенка.
Важно! Расстояние между двумя витками должно быть как минимум 2 м, чтобы, стоя на нижнем ярусе, не касаться головой ступеней, расположенных прямо над собой.
Высота лестницы
Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.
Диаметр лестницы
Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.
Количество ступеней и высота проступка
Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.
Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.
Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.
Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).
Ширина ступеней
Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.
Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).
Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.
Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.
Важно! Ширина по линии передвижения должна находиться в пределах 20-40 см. Если полученное число меньше, следует уменьшить число степеней. В этом случае другие параметры также придется пересчитать.
Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.
Используемые материалы и инструменты
Возвести надежную красивую лестницу можно из чугуна или стали. Чугунная литая конструкция может украсить любое помещение, придать величественный вид. Но для ее создания потребуется значительно больше материальных и трудовых ресурсов. Обычно для винтовых лестниц выбирают менее затратную сталь, а комплектующие выполняют из алюминия.
Поскольку приходится работать с металлом, нужно выбрать, каким способом этот материал будет обрабатываться:
- сваркой;
- ковкой;
- литьем.
Самый простой из перечисленных – сварка. Даже если не обладать соответствующими навыками, можно легко найти специалиста в этой области или самому разобраться, как сварить между собой несколько металлических элементов.
Заготовка деталей
Если принято решение соорудить винтовую лестницу из металла своими руками, проведены все предварительные расчеты и выбрана конструкция, следует приступить к заготовке необходимых деталей. Для возведения винтовой лестницы на центральном столбе и на больцах понадобятся:
- две или три трубы разного диаметра;
- готовые ступени из металла или уголок под облицовку.
Согласно заранее подготовленным чертежам, нужно разметить и вырезать из металлических уголков детали для контура ступеней, которые затем сварить между собой. Чтобы все контуры в итоге оказались одинаковыми, можно использовать специальную конструкцию из деревянных кусочков ДСП, которая называется кондуктор.
Гильзы изготавливаются из самой толстой трубы. Для этого трубу разрезают на цилиндры одинаковых размеров, равных высоте проступи. Обязательно нарезать фрагменты трубы под прямым углом, чтобы приваренные ступени на собранной лестнице были строго параллельны полу. Трубу меньшего или самого маленького диаметра (если используются три вида труб) нарезать на цилиндры такой же высоты, как и гильзы. Получатся больцы, которые будут выполнять роль опорного и связующего элемента между двумя соседними ступенями.
Монтаж конструкции
Все части трубы разрезаны на гильзы, теперь свариваем между собой все части ступеней, вкладывая их в кондуктор. Затем полученные детали привариваются к гильзам.
В качестве опорной стойки применяется труба со средним диаметром, которая по длине должна соответствовать высоте лестницы. Чтобы собрать всю конструкцию, нужно на опорную стойку надеть гильзы с приваренными к ним каркасами ступеней, выровнять и сварить все элементы между собой.
Гильзы должны плотно облегать опору, для этого можно использовать уплотнительные кольца изнутри, которые ввариваются в зазор между двумя трубами.
Окончательная отделка
После завершения сварочных работ все швы тщательно зачищают и шлифуют, особенно если не предусмотрена дальнейшая отделка другими материалами, а задумано выполнить покраску или грунтовку металлических элементов. Каркас внутренней лестницы можно в дальнейшем обшить панелями, установить деревянные ступени, оригинальные поручни и перила из массива, алюминия или ПВХ.
Как построить винтовую лестницу своими руками
Винтовую лестницу можно построить самостоятельно или приобрести уже готовую сборную конструкцию. Очень распространены сборные металлические лестницы с центральным столбом. Глубина проступи в них уже рассчитана, а ступеньки, гильзы, больцы выполнены на заводе из качественных материалов. Такой элемент интерьера станет настоящим украшением любого помещения. Простота сборки конструкции не даст потратить на работу слишком много времени, особенно если при ее изготовлении воспользоваться готовыми чертежами.
Сборка винтовой лестницы на центральном столбе своими руками, как описано ранее, также не причинит больших хлопот, если заранее произвести расчеты и позаботиться о наличии всех необходимых материалов. Конечно, обязательно нужна будет сварка.
Монтаж модульного сооружения на косоуре также не займет больших временных затрат. Чтобы получить прочный несущий элемент, нужно собрать единую конструкцию из отдельных секций, которые закрепляются между собой и образуют один косоур. Для укрепления под каждую четвертую ступень подставляется опора в виде стойки. После сборки всех элементов закрепляются деревянные ступени. Они монтируются с помощью саморезов и между собой соединяются металлическими трубами с фланцами.
Винтообразные лестницы на двух косоурах можно выполнить своими руками, сделав каркас со ступеньками. Для сборки такой конструкции необходимо подготовить профиль из металла с прямоугольным сечением, из которого вырезать детали, равные высоте подступенков и ширине ступеней. Полученные детали соединить между собой сваркой таким образом, чтобы в итоге получить каркас в виде двух спиральных лесенок.
Чтобы получить винтовую лестницу, готовую к эксплуатации, нужно установить на каркас деревянные ступени, которые закрепить при помощи саморезов, и ограждения. Перила из металла можно приварить к металлическому каркасу или закрепить вдоль стены. Высоту ограждения обычно делают не меньше 90 см, а расстояние между стойками – 60 см. Это пространство закрывают панелями или сваренными между собой металлическими перегородками.
Если металлический каркас не будет скрыт декоративным элементами, а станет элементом интерьера, предварительно стоит основательно проработать все швы, чтобы они стали незаметными после грунтовки и покраски.
В заключение
Винтовые лестницы из металла отличаются надежностью конструкции. Простые в монтаже, но от этого не менее привлекательные в дизайне, их можно использовать в современном интерьере. Возведение спиралеобразной конструкции для перемещения между этажами дома или квартиры собственными руками под силу даже неопытным строителям.
Главная задача при установке винтовой лестницы – правильно выполненные расчеты.
